どうもです！

不安を煽ってしまうようなタイトルですが・・・

ドラレコなどは取付がされていまうと、

配線がどのように通してあるとか、

わかりませんよね。

実は今回だけの話ではないので、

これは皆さんにもお知らせしておこうと思いました。

最近では新車からオプションでメーカーの名前が入った

ドラレコがフロントガラスに取り付けられてることが多いです。

なので、私も安心していましたが・・・

これが、何もなければ作動もちゃんとしていますし、

問題はないのでしょうが、

事故が起きてエアバッグが展開するときに

展開の妨げになる配線をされていることが、

少々見受けられます。

作業上、見ればその都度修正はしていますが、

それ以外はどうなっているのか分かりません。



その内容と言うのが、

ドラレコのリヤカメラハーネスを前まで通した際に、

助手席側のカーテンエアバッグを巻くように通してある

のが、確認したとこ２度３度ではありません。

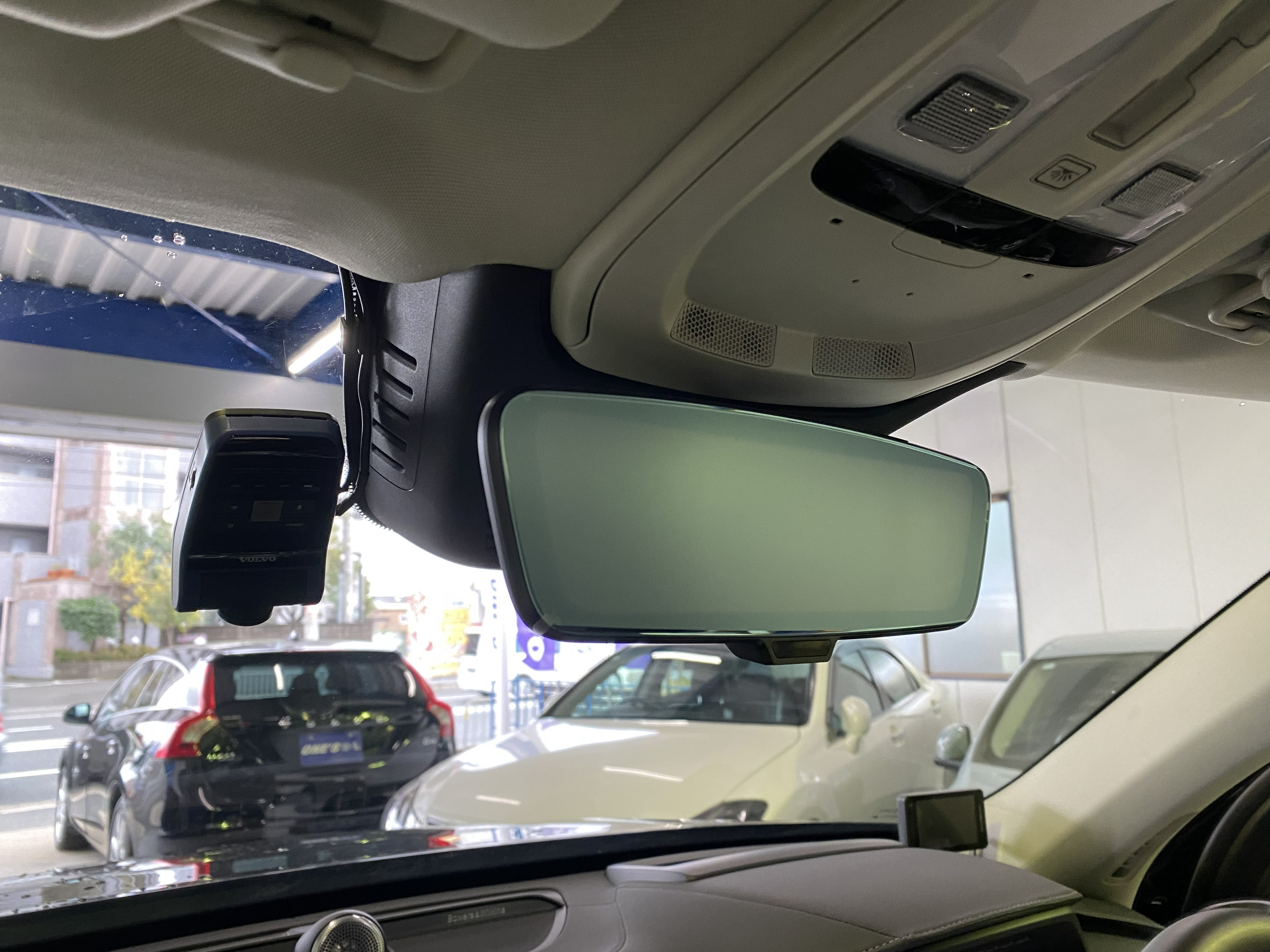

画像はデジタルインナーを取付た後です。

鏡面が白っぽくなっていますが、これは製品の保護フィルムを

納車までは剥がしませんのでこの状態です。

そして、問題の殆どはこの

デジタルインナーミラーの取付をご依頼頂いた際に

発覚します。



画像にもドライブレコーダーが映っています。

ＶＯＬＶＯと書かれた純正品で、

これはフロントが３６０度でしょうか？

そして、リヤウインドウにもカメラが付いています。

問題はそのリヤカメラのハーネスです。

殆ども場合、ルーフトリム。

天張りですね、この助手席側を後ろから

前に向かって配線します。

デジタルインナーのカメラハーネスも同じように

ここを配線するのですが、

その際に、先に通されているドライブレコーダーの

ハーネスを見ると・・・

お分かり頂けますでしょうか？

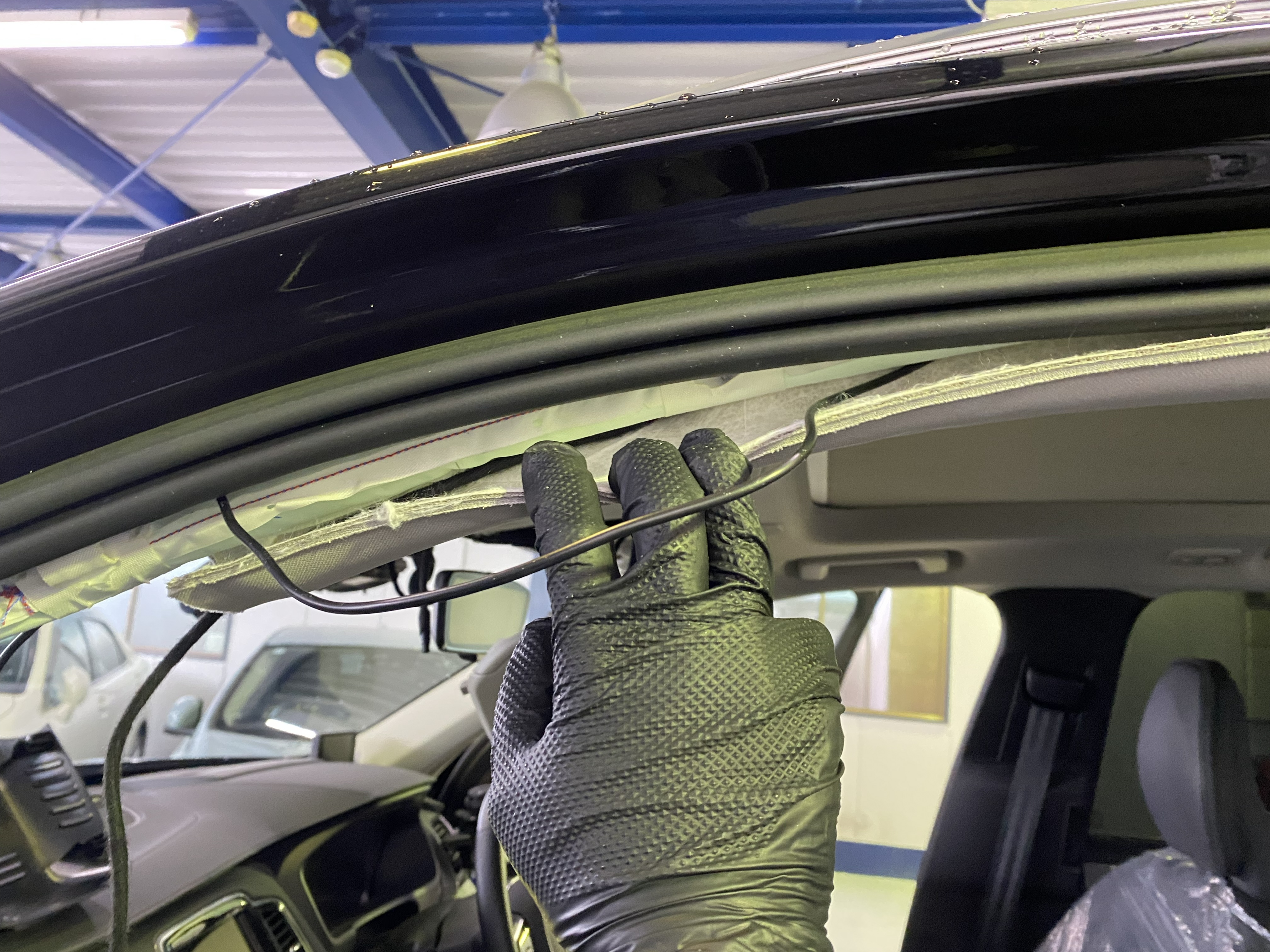

画像は右が車両のリヤ側で左がフロント側となっています。

私が手でルーフトリムを少し下に引っ張って撮影しています。

そして黒いラインがドライブレコーダーのハーネスです。

そして、私の手の直ぐ上に前から後ろに走る赤いラインのある

筒状のモノがご覧頂けると思います。

これがサイドカーテンエアバッグと呼ばれているものなのですが、

万が一の場合にロール状になっているエアバッグが、

上から下にカーテン上にサイドガラスを覆うように展開されます。

簡単にご説明するとそんなモノです。

それではもう一度、間違い探しのようになりますが、

上の画像をご覧ください。

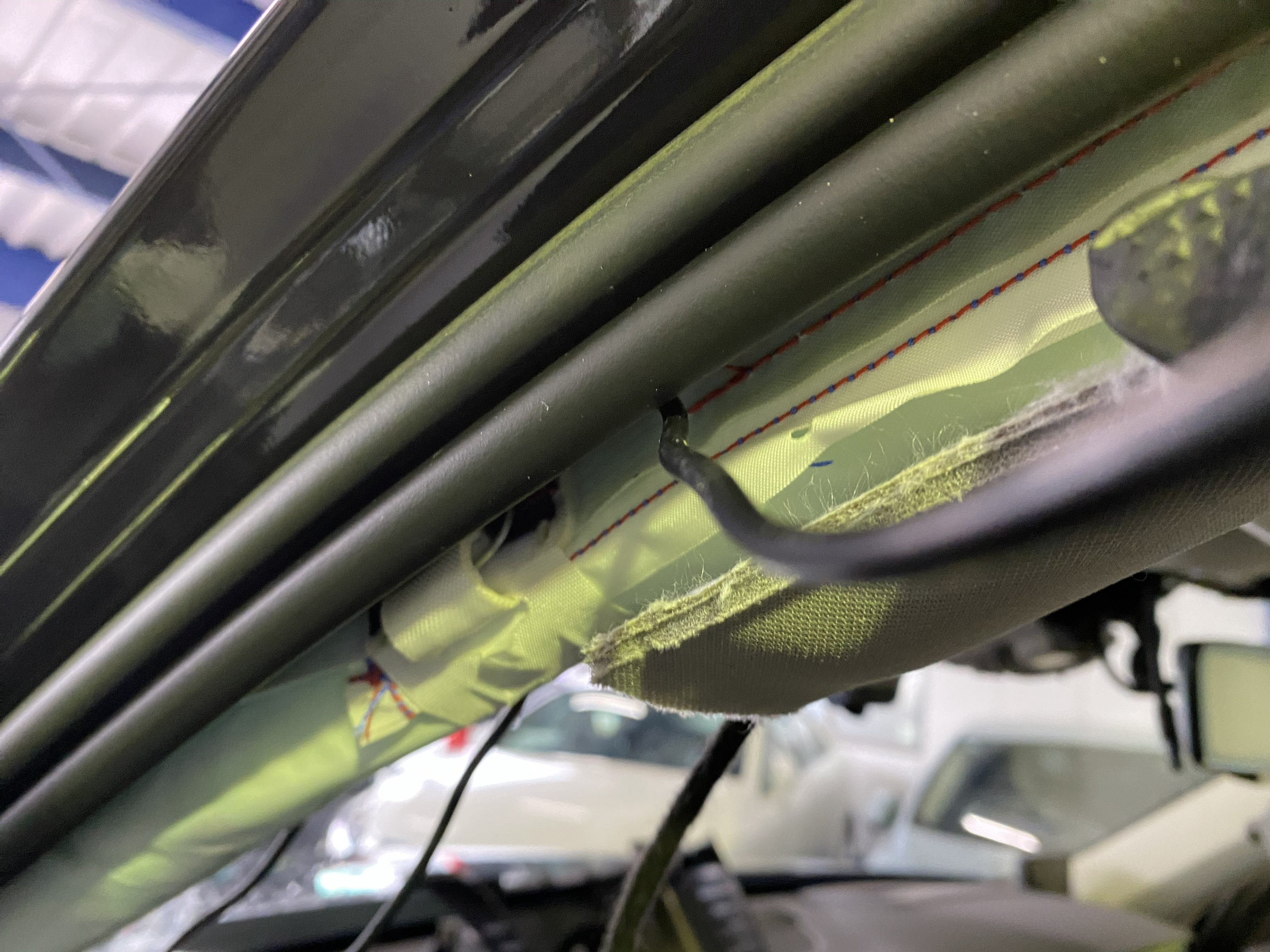

カメラのハーネスが、後ろ側はエアバッグの下から出ています。

これは正解でハーネスはエアバッグの内側を通るように出来るだけ

奥の方に配線しないといけません。

では何が問題かと言いますと、もう既にお気付きかもしれませんが、

エアバッグの下から出てきたハーネスが

エアバッグの上に通されています。

下から出て・・・

上に・・・

こうするとエアバッグをハーネスで巻いてしまっているので、

ロール状になった上から下に向けて展開するエアバッグの

妨げになってしまっています。

エアバッグ自体かなりの威力で展開しますので、

何とか展開してもドライブレコーダー自体、

またはハーネスがその威力で飛んでくる可能性も大きいです。

最初に書きましたが、１度や２度ではありませんので、

今回、書かせて頂きました。

今回もしっかりと問題の無いように改善させて頂いて

デジタルインナーのハーネスと共にしっかり配線させて頂いておりますが、

デジタルインナーの取付はごく一部のお車だけで、

そんな中で数台も同じような状態でやり直しをしています。

一体、どれほどのドライブレコーダーがこのような状態で

取り付けられているのでしょうか(-_-;)
